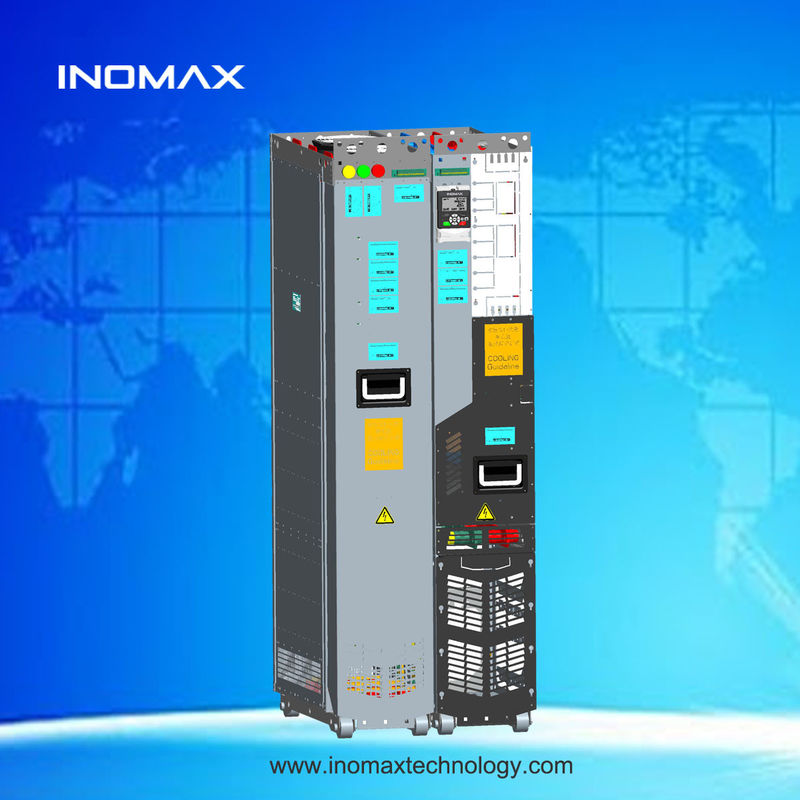

INOMAX VFD منخفض الهرمونية ACS880 قوية لتحديد المواقف والطاقة والطبقات البحرية

إدخال بسيط من Inomax

إنوماكس هي الشركة المهنية المصنعةمحركات التردد المتغير من الجهد المنخفض"موقف VFD Inomax هوتطبيق معقد، للتطبيقات التي لديها طلب كبير على تكنولوجيا محركات التيار المتردد.

محولات التردد Inomax التي يمكن أن تتنافس معAB ACS580 ACS880,SIEMENS S120,S150, Schneider ATV9000, Yaskawa U1000, Mitshbishi FR800,Rockwell power flex 755T,700L,Fuji Frenic-VG,Eaton RGX السلسلة

إنوماكس توفر أيضاً حلول جيدة لعملائنا لـ: ناقل نقل صناعي، مراقبة التوتر، رفع، طرد مركزي عالي السرعة، أدوات آلة دقيقة، مراقبة ردود فعل متعددة السرعات...

مع الجودة العالية جداً والسعر التنافسي ، Inomax AC التردد invertet تطبيق واسع للصلب ، الاسمنت ، الكيميائية ، النفط والغاز ، الطاقة ، البوليمر والروبوت ، الخضروات والورق ، السكر ،المعادن والتعدين....

Inomax ACS880 متعددة المحركات

الاختلاف بين محركات التشغيل القياسية والمتوازنة المنخفضة

يمكن أن يكون هناك بعض الارتباك حول أنواع المحولات: محركات القياسية / 6 نبضات ، أو التوافقات المنخفضة ، أو محركات الاستعادة. في هذه المقالة ، سنشرح الاختلافات مع إيجابياتها وسلبياتها.

محركات 6 نبضات

هذا هو النوع الأكثر شيوعًا من المحولات ولديها محول ثنائي على المدخل.

المزايا:

فعالة نسبيا من حيث التكلفة

ضيقة

الكفاءة (حوالي 98٪)

متاحة بسهولة

العيوب:

يولد الهارمونيات على شبكات التيار الكهربائي، وخاصة تلك التي لا توجد فيها صدمة DC أو AC

هدر الطاقة عند الفرامل (من خلال مقاومة الفرامل)

المحركات الهارمونية المنخفضة

هذه تقع في فئتين ‬ تلك التي تستخدم مرشح سلبي وتلك التي لديها نهاية الأمامية النشطة.يشير Inomax إلى محولاتها النشطة في الطرف الأمامي باسم محركات التوافق المنخفضة للغاية لتكون واضحة حول التكنولوجيا المستخدمة.

مزايا المرشح السلبي:

فعالة نسبيا من حيث التكلفة

بسيط

عيوب المرشح السلبي

تم ضبطها لحمل معين

يمكن أن تحصل على الحمل الزائد إذا تحولت الحمل أو إمدادات

غير ديناميكية

ضخمة

مزايا الجانب الأمامي النشط:

إن جسر مدخل الترانزستور لا يخلق هارمونيات بشكل فعال

ضيقة

سهلة التثبيت والاستخدام

العيوب في الجانب الأمامي النشط:

أكثر تكلفة

انخفضت كفاءة المحول إلى حوالي 95%يتم تعويض هذه الخسارة الكفاءة داخل نظام الطاقة عن طريق الحد من الخسائر في المحول، الكابلات والمحرك بالمقارنة مع عاكس 6 نبضات

محركات التجدد (Regen)

تتشارك هذه المحركات نفس الأجهزة مثل محركات الأيقاع المنخفضة مع الجانب الأمامي النشط. في هذه الحالة يتم برمجة ترانزستورات المدخلات للسماح بتدفق الطاقة في كلا الاتجاهين أيفي المحرك وعندما يكون تحت التباطؤ، من المحرك مرة أخرى في الشبكة الرئيسية. وهذا مفيد بشكل خاص على الأحمال الدورية مثل الرافعات.

المزايا:

يمكنهم السماح للطاقة التي ستضيع لتجدد مرة أخرى إلى الشبكة الرئيسية؛ وهذا يوفر المال

خصائص الفرامل الممتازة

العيوب:

نفقات رأسمالية عالية

انخفاض الكفاءة (نفس الحجة تنطبق على محركات الأيقاع المنخفضة مع نهاية الأمامية النشطة)

إضافية فائدة رئيسية من Inomax القيادة الهارمونية المنخفضة تشمل:

1"تشغيل المحرك بدون مشفر - أداء ديناميكي أعلى في الاستجابة لخوارزمية التحكم في المحركات الخاصة بـ Direct Torque Control (DTC) الخاصة بـ Inomax. يمكن تشغيل العديد من التطبيقات دون ردود فعل المشفر.

2"المرونة - يتم استخدام أربعة أنواع فقط من محاكي الديود لتحويل طاقة المدخلات الثلاثية المرحلة من التيار المتردد إلى شريط الحافلة المتردد المشترك عبر نطاق طاقة ACS880 بأكمله (200 - 4600 حصان).وحدات العاكس (محركات) متوفرة في خمسة أحجام (R4 - R8 أحجام الإطار) وتغطي نطاق 1 - 7000 HP؛ وحدات R8 واحدة، أو وحدات R8 بالتوازي، تشغيل المحركات.

3التصميم المدمج - التحسينات في التكنولوجيا ومكونات الطاقة قد قللت من البصمة الإجمالية لهذه المحركات المتعددة بنسبة تصل إلى 50 في المئة ، مقارنة بالتصميم التقليدي.

4مجموعة واسعة من الخيارات - إضافات الإدخال / الإخراج، الحافلات الميدانية ووحدة تشفير النبض كل شيء يناسب داخل المحولات.

5البرمجة التكيفية - هذا البرنامج يوسع إدخال / إخراج قابلة للبرمجة بحرية واختيارات المعلمات الواسعة المدمجة في المحركات المتعددة والتي يمكن الوصول إليها عبر أداة الكمبيوتر.

6انخفاض تكاليف التثبيت - نظرًا لأن التكوين الوحدي يستخدم حافلة متواصلة مشتركة ، فإن طاقة مدخل الكابلات المطلوبة هي اتصال متردد ثلاثي المراحل.يتم توصيل الكابلات إلى وحدة المُستقيم من خلال مُوصّل فريد، والتي بعد ذلك طاقة كامل مجموعة العاصمة المشتركة.

7"الاستثناء - قطع الغيار المشتركة والقدرة على الاستمرار في التشغيل في الحمل المنخفض ، إذا تم تعطيل الوحدة.

لمحة عامة عن البناء يتم بناء Inomax متعددة المحركات من عدة أقسام مختلفة.

تتضمن الوحدات الرئيسية داخل هذه الأنظمة متعددة المحركات:

1وحدات الخط الأساسية (وحدات الخط الأساسية):

تم تصميمه فقط للتصحيح الخالص ، ويتكون الداخل من ثنائيات ثيريستور ومفاعلات خط دخول DC. تحتاج الكهرباء إلى أن تكون مجهزة بوحدة الفرامل.

2وحدة SLM لمصلحة التغذية الراجعة (وحدة الخط الذكي): [غير موصى بها]

يتكون من مكثف IGBT وDC المنزلق ، ويمكن أن يصلح إمدادات الطاقة ويطعم الطاقة مرة أخرى إلى الشبكة. يجب أن يكون هناك مفاعل واجهة الأمامية المناسب SIM ((L) للتغذية الراجعة.فولتاج الحافلة المباشرة لا يمكن أن تكون ثابتة وقابلة للتعديلعادةً ما تكون تحت المستوى المعتاد

الحمل، القيمة النموذجية للتيار الهارموني من جانب الشبكة THDi<30-35%

3وحدة ALM المباشرة النشطة (وحدة الخط النشطة): [استخدام موصى به ومفضل]

تتكون من مكثف IGBT وDC المنسق ، ولديه وظيفة التعليق والتصحيح ، ويمكن أيضًا التحكم فيه بشكل ذكي.

التحكم والحفاظ على الجهد الحافل. التأثير الحالي الفعلي المنتج على جانب إمدادات الطاقة قريب من موجة الصينوس ، وبالتالي قمع الهارمونيات الضارة.يجب أن تستخدم هذه الوحدة المصلحة وحدة وصول AIM متطابقة.

في هذا الوقت، والتيار النموذجي الجانب الشبكة والجهد الهارموني تحت الحمل الاسمي

التطبيقات

تطبيق Inomax متعددة المحركات على نطاق واسع في مجالات مختلفة ، على سبيل المثال ، الفولاذ ، الاسمنت ، الكيماويات ، النفط والغاز ، الطاقة ، البوليمر والروبوت ، الخضروات والورق ، السكر ، المعادن والتعدين ، الهندسة الكهربائية ،قطاع السيارات والبناء الآلي لتوفير الحل الكامل عالية الجودة وكفاءة الطاقة.

وباعتبارها الدور المهم في الأتمتة البحرية، تتحمل Inomax VFD مسؤولية مهمة.
لا يهم ما إذا كانت محركات Azimuth أو محركات القوس أو الرافعة أو الرافعة.

آلات حفر الأنفاقتلعب دورا حاسما في بناء الأنفاق تحت الأرض وتستخدم على نطاق واسع في مختلف الصناعات مثل النقل والتعدين والطاقة الكهرومائية.التحكم في حفر الأنفاق محمي تحتاج إلى آلة لديها عزم كبير وأيضا بحاجة VFD مع حجم أصغر لأن المساحة محدودةولذلك فإن نظام تحكم في الترددات موثوق به وفعال ضروري لعمليات النفق الناجحة.يقدم حل INOMAX لتحريك تردد التبريد السائل نظام تحكم مثالي يلبي متطلبات عمليات التنفق.

النظام يتكون من محركات التردد، نظام تبريد بالماء.يمكن أن تدرك التحكم بدقة عالية من محركات الحث الشائعة ومحركات المغناطيس الدائم عالية الكفاءة في نطاق الطاقة الكبيرة تحت شرط 380إمدادات الطاقة 690 فاكس. الهيكل المدمج للغاية وكثافة الطاقة العالية تجعلها مناسبة بشكل خاص للتطبيقات مع مساحة تثبيت محدودة والبيئات القاسية،ولها أداء ممتاز في مختلف الظروف البيئية القاسية.

مزايا حل INOMAX للتبريد السائل

كفاءة عالية
إن حلّة إنوماكس لتبريد السوائل من خلال الترددات عالية الكفاءة ويمكن أن توفر ما يصل إلى 70% من الطاقة مقارنة بالنظم التقليدية المبردة بالهواء.ويتحقق ذلك من خلال استخدام محركات تبرد بالماء، والتي لديها كفاءة أعلى من المحركات المبردة بالهواء.تقليل استهلاك الطاقة وتقليل ارتداء المكونات.

أداء موثوق به
تم تصميم حل إنوماكس لتشغيل تردد التبريد السائل لتوفير أداء موثوق به في البيئات القاسية. يتم إغلاق النظام وحمايته من الغبار والرطوبة وغيرها من الملوثات.

صيانة سهلة
حل INOMAX لتبريد السائل هو سهل الصيانة ويتطلب أقل وقت توقف.مما يسهل استبدال أو إصلاح أي مكونات معيبةالمبردات السائلة مصممة أيضا مع لوحات قابلة للإزالة لسهولة التنظيف

تأتي محركات Inomax متعددة الوحدات ACS880 مع أنواع مختلفة من وحدات التغذية بما في ذلك وحدات التغذية بالديود ووحدات التغذية التجديدية وهي متوفرة في إصدارات تبرد الهواء والسائل.توفير طاقة واحدة وترتيبات الحافلة المترددة مع عدة محولات تقلل من طاقة الخط وحجم النظام.

الاستفادة من التحكم المتميز في أي نوع من محركات التيار المتردد مع التحكم المباشر في عزم الدوران (DTC) ، بما في ذلك محركات الاستقبال والمغناطيس الدائم والآلات المزامنة.حلول لمختلف التطبيقات (مثل آلات الورق، الملفات ، المطحنات ، خطوط المعالجة ، الرافعات ، الحفر والبحرية) ممكن مع الاتصال المرن ومجموعة واسعة من الخيارات.
