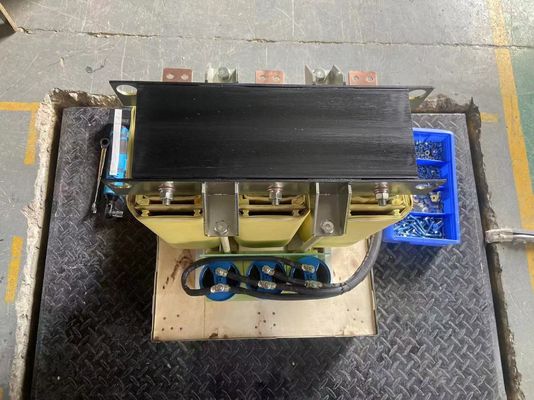

تشغيل مستقر فلتر موجة الصينية الطاقة فعالة وسهلة الصيانة

إدخال مرشحات الموجات الجانبية

مرشحات موجات الجانب الجانبي (المعروفة أيضًا باسم مرشحات الجانب الجانبي) هي مكونات سلبية تستخدم لتزويد الدوائر الكهربائية بالترددات الصحيحة لضمان الأداء الأمثل.إنها أجهزة منخفضة المرور مما يعني أنها تسمح لإشارات التردد المنخفض بالمرور ولكن تحجب أو تعيق إشارات التردد العالي.

الدوائر التي تتطلب كابلات أطول عادة ما تحتوي على مرشحات سينوسويدية لتحويل إشارات تعديل عرض النبض المستطيل (PWM) إلى جهد موجة سلس.هذا سوف يمنع تلف الدوائر المبكرة ويمدد عمر محركات محركات التيار المتردد عن طريق تقليل الضغط على عزل المحرك.

لماذا تستخدم المرشحات الجيوبية؟

المرشحات الجيوبية تحمي الملفوفات والحاويات من الضرر الناجم عن ارتفاعات التوتر ، وتجريد الكابلات ، وفقدان التيار والسخونة الزائدة. تستخدم هذه المرشحات في معدات مثل المضخات ، والمستنقعات,الحاملات والضاغطات والرفعات والرافعات.

مرشحات الموجات الجانبية من Inomax

توفر فلاتر موجات الجانب الجانبي من Inomax مصدر طاقة نظيف ومتجانس لمحركك. وهذا يقلل من تراكم الحرارة، ويمدد نطاق الكابلات، ويقلل من الضوضاء.,وتلبية لوائح EMI أكثر صرامة مع فلتر Inomax.

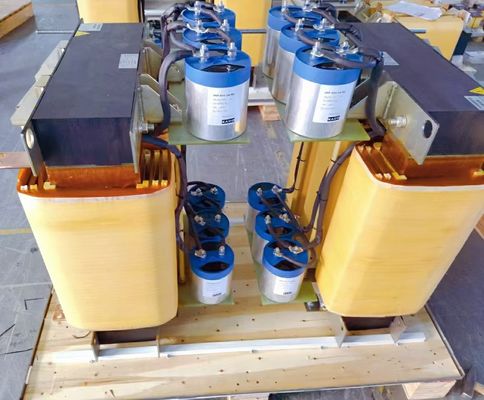

مرشحات الموجات الجانبية من Inomax مثالية للتطبيقات التي تتطلب أشكال موجات الخروج الجانبية. يمكنها التعامل مع مجموعة واسعة من الترددات ، من 50 هرتز / 100 هرتز / 200 هرتز القياسية حتى 1 ،600 هرتزويتحقق ذلك من خلال استخدام وحدات مكثفات مصممة بعناية ومجموعات الكابلات.

تم تصميم مرشحاتنا للتعامل مع الجهد المسموح به من 220 فولت 400 فولت 440 فولت 480 فولت 525 فولت 690 فولت التيار المتردد وهي متوفرة في التصنيفات الحالية من 1.3A إلى 710A ، مما يجعلها مناسبة لتطبيقات مختلفة.

الجهد والتيار

تم تصميم مرشحات موجات الصينوسية القياسية من Inomax® ليتم تطبيقها مع أكثر محركات المحرك القياسية استخدامًا والمحركات المتوفرة في السوق العالمية.لمتطلبات مخصصة وخاصة Inomax تصميم مرشحات موجات الجسم المخصصة تكيّف مع الاحتياجات المحددة.

من حيث المبدأ، يتم تعريف التيار الاسمي للمحرك ودورة العمل
حجم المرشح الخارجي. مرشحات النسيج الصيني Inomax معدلة ل 150٪ زيادة في الحمل لمدة دقيقة واحدة، واحدة في الساعة.فوق 150٪ من التيار الاسمي يمكن الوصول إلى تشبع الحرارة وتدمير المكثفات.
يوصى أن يكون التيار الاسمي لفلتر موجة الجيب
مساوية أو أكبر من التيار الاسمي للمحرك ويجب أن تتوافق وتكون متوافقة مع القياسات وقدرة دورة العمل من محرك القيادة.
بالنسبة للمحركات التي تغذي محولات العزل، اختر مرشح موجات الصينوس الذي يحتوي على تيار مساو أو أكبر من التيار الأساسي للمحول.

اختيار مرشح موجة الجانب السيني

فيما يتعلق بالجهد، تقدم شركة Inomax فلتر موجات الصينوس لتطبيقات 400 VAC و 500 VAC و 600 VAC و 690 VAC.عند الجهد > 500 فاكس يوصى بمرشح موجات الجيبلحماية عزل التلفيف المحرك ضد ذروات الجهد العالي.
في الحالات التي تم فيها اختيار محرك القيادة قبل اختيار مرشح موجة الجيب، والطريقة المعتادة هي قياس مرشح موجة الجيب إلى محرك القيادة المقابلة.اختيار السلطة الصحيحة يعتمد على جانب واحد على المواصفات المتعلقة المحركات، على سبيل المثال التيار الاسمي، والجهد، وتردد الخط، وتردد تشغيل محركات المحرك، وتردد المحرك، والظروف المحيطة (درجة الحرارة،الارتفاع) ومن الجانب الآخر على متطلبات أداء المحرك والتطبيقبالإضافة إلى ذلك، يجب النظر في طول كابل المحرك، ونوع الكابل، ونوع المحرك، وبعض متطلبات التطبيق الخاصة.
