الحلول

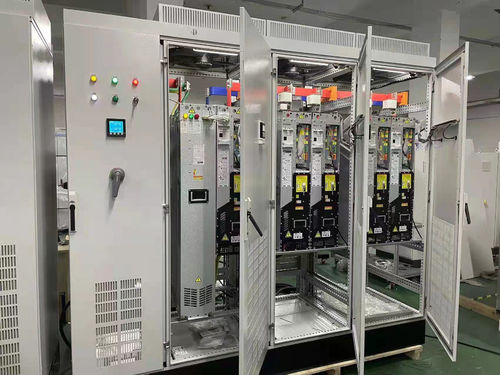

مقعد اختبار المحرك الكهربائي / مقياس الدينامومتر هو منطقة مفيدة للدافع التجديدي Inomax 4Q. سأشارككم بعض التفاصيل   إدخال مشروع مقعد اختبار المحركات يحتوي مقعد اختبار المحرك الكهربائي على محركين ، أحدهما MUT (المحرك قيد الاختبار) ، والآخر DM (محرك القيادة). أثناء الاختبار ، يتحكم جهاز التحكم في سرعة المحرك وعزم الدوران.يعمل محرك واحد في وضع القيادة، يعمل المحرك الآخر في وضع مولد. يمكن للنظام تحقيق ميزات: 1- متانة المحرك والخصائص الميكانيكية 2ارتفاع درجة حرارة المحرك وأداء الحمل الزائد 3أداء و كفاءة تضعيف الحقل المحركي، عامل الطاقة 4عرض الجهد، والتيار، وعزم الدوران، والسرعة، والطاقة الخارجة، والكفاءة في الوقت الحقيقي اختيار VFD لمشروع مقعد اختبار المحرك   1وحدة الطاقة للتأكد من أن عزم الدوران المحرك ثابت الخروج، والحفاظ على الجهد الحافلة DC مستقرة، وتقليل التداخل في الموقع، حدد Inomax AFE (النهاية الأمامية النشطة) كما المنسق،جهاز Inomax AFE المستقيم يتبنى IGBT ليحل محل جهاز Diode rectifier، يأتي بشكل قياسي مع مرشح LCL، مدخل THDi < 5٪. عندما يعمل مقعد الاختبار المحرك، محرك واحد هو تحت وضع المحرك، والآخر هو وضع التجدد، لذلك يمكن تحديد صغار تصنيف الطاقة المنسق يتبنى المحول وحدة طاقة 2pcs ، نطاق تردد الإخراج هو 0 ~ 1000Hz ، دقة التردد هي 0.01Hz ، وقت استجابة عزم دوران الحلقة المفتوحة أقل من 20ms.   2وحدة التحكم وحدة التحكم في المحول (RCU) ووحدة التحكم في العاكس (ICU) ، من خلال كابل القيادة،ثلاث وحدات إخراج uvw في نفس الوقت من خلال المفاعل ومن ثم ربط المخرج لتشغيل محرك واحد   مزايا المحرك التجديدي Inomax 4Q لمركبات الاختبار   1تأثير توفير كبير للطاقة يتم تحويل الطاقة الميكانيكية المولدة من قبل المحرك الرئيسي إلى طاقة كهربائية ويتم إعادتها إلى الشبكة.   2خصائص تحميل ثنائية الاتجاه الجيدة توفر قدرة تحميل ثابتة في الاتجاهين للتكيف مع اختبارات ميكانيكية مختلفة لقوة التوجيه.   3مجموعة واسعة من تكييف السرعة أساسا، يمكن توفير عزم الدوران الحمل المسموح به من سرعة الصفر إلى 5-6 مرات من ضعف المجال.   4سرعة استجابة عزم دوران عالية سرعة استجابة عزم دوران الدينامومتر الكهربائي يمكن أن تصل إلى مستوى ms ، ويتم استخدامها في محاكاة الحمل وصناعة الطاقة الجديدة.   5. توفير القدرة المضادة للسحب يمكن استخدامها كمصدر للطاقة، مثل الكفاءة الميكانيكية سحب الطاقة، سحب الطاقة مولد، آلة واحدة لأغراض متعددة   6، مجموعة متنوعة من وظائف الحماية توفير وظائف حماية مختلفة مثل فقدان المرحلة، والجهد الزائد، والتيار الزائد، والسرعة الزائدة، وما إلى ذلك، لحماية القياس الديناميكي وقطع الاختبار.

مجموعة شوغانغ هي واحدة منأعلى 5 من الـ " أولترا لير "مصنعي الصلب في الصين وهي أيضا شركة مملوكة للدولة. إنتاج الصلب السنوي40 مليون طن.   تعاوننا مع "شوغانغ" يعتمد على مشروع تجديد محركات "أيه بي بي" السابقة كانت معطلة وكانت بحاجة إلى استبدالها لديهم طلب كبير من محركات التردد الجديدة، يجب أن تكون أفضل أو متساوية الجودة والأداء من ABB، وأكثر تنافسية السعر. هناك أكثر من10 شركاءالمشاركة في المناقصة. بعد مقارنات متعددة وعروض، ونحن نفوز في العطاء. وبما أن مشروع التحويل لا يمكن إكماله إلا خلال فترة توقف المنتج، فإن المشاريع المنجزة حاليًا تشمل:مصنع (شوغانغ) لتحميل الحرارة 1580، يحل محل ACS800 من ABB، مجموعة الجهد من 380V إلى 690V، الحد الأدنى للطاقة 55KW، القوة القصوى 2000KW،تتضمن عمليات التلف، والتفريغ، والتصويب، والتسوية.النماذج التي قمنا بتوريدها تشمل محرك واحد، محرك متعدد الوحدات و محرك تجديد رباعي.شوانغ 1580 طلاء عمودي محطم ساخن، تم استبداله بـ Siemens 6SE70، جميعها لديها اتصال ProfibusDP.استبدال رافعة مقبض 90 طن لصناعة الصلب، الاتصال هو بروفينيت، سيمنز 1513PLC، موثوق بها، فعالة، فعالة من حيث التكلفةنحن نحافظ على ما وعدنا به كمصنع محركات التردد المهنية مع أكثر من 12 عاما من الخبرة في الصناعة،Inomax يقدم: 1محركات التردد لقطاع المعادن، البحرية، التعدين، النفط والغاز، التكييف الهوائي، وهلم جرا.2محركات خاصة للطاحونة/الطاحونة، للرافعة البرجية، لآلات CNC، لمضخات BCP.2مزود الحلول الكاملة لمشروع التطبيقات المختلفة إنوماكس هو شريكك الموثوق به في جميع أنحاء العالم في محركات تردد التيار المتردد، محركات خدمة التيار المتردد ومحولات مضخات الطاقة الشمسية،نحن متجهون تماماً نحو نيتنا الأصلية بأن نكون محورين على العميل و نركز على تقديم أفضل تجربة للعميل، خلق القيمة، والبقاء على ثبات مع كل التفاصيل الصغيرة، والإصرار على بناء الثقة والثقة، وجلب أكبر الفوائد والقيمة لعملائنا!

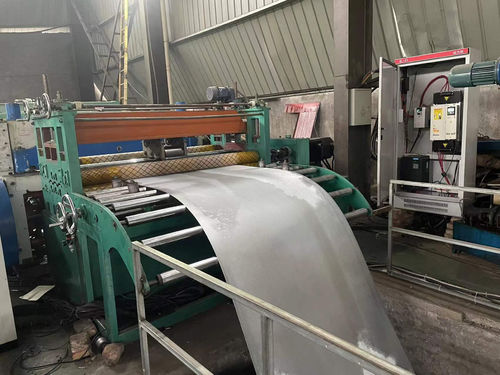

آلة قطع الصفائح الفولاذية هي جهاز للقطع الطولي لمواد الملفات المعدنية العريضة. يتم استخدامه لقطع مواد الملفات المعدنية: مثل الصلب الشريط ، الفولاذ المقاوم للصدأ ، الشريط النحاسي ،ورق الألومنيوم، وغيرها من شركات التسويق ، مصانع التلويح ، الصناعة الكهربائية ، السيارات ، قطع الطابع ، الخ).هذه المعدات يدور شفرة دائرية على اللوحة لإكمال نوع جديد من العمل قاطعة طويلة بلا نهاية.   هيكل آلة التقطيع: تتكون من إزالة (إزالة) ، وضع التغذية، التقطيع والقطعة، التلوين (التلف) ومعدات أخرى.وظيفتها الرئيسية هي قطع مادة الملف العريض إلى عرض ضيق وحجم معين من مادة الملف لإعداد إجراءات معالجة أخرى في المستقبل.   عندما مصنعي آلة قطع المعادن تصميم خط إنتاج آلة قطع، أنها صممت خصيصا مخطط هيكلي متكامل،والتي يمكن أن تحسن بشكل كبير من صلابة الهيكل الميكانيكيمع ذلك ، يعتمد هذا الهيكل على دقة التحكم في السرعة والدوران من محرك القيادة إلى المحرك.من خلال التحكم الممتاز في الحالة السرعة والعزم الدوران من محرك القيادة عالية الأداء، فإنه لا يحسن فقط كفاءة الإنتاج، ولكن أيضا يقلل من معدل الفشل الميكانيكي وتكلفة الصيانة.   المعدات مثل إزالة (إزالة) ، وقطع وقطع، وتلف (التلف) ، وتصفية وغيرها من المعدات تحتاج إلى أن تكون مجهزة بمحرك وسائق.يجب تجهيز آلات تحديد موقع التغذية وتغذية الحافة بمحركين وسائقين، وكل جزء من ناقلات النقل يتم تشغيله بواسطة محرك سيرفو.   8 أجهزة محركات Inomax ACS880 تتحكم في محركات الخدمة وتتواصل مع جهاز الكمبيوتر من خلال Profinet لتحقيق التحكم في وضع السرعة والدوران.   لقد تم ربط المحرك بالآلة خلال التحليل العام في الموقع بسبب معدل الحمل الكبير و عجز الدوران للمحركلا يمكن للتعرف الديناميكي تحقيق تأثير التعرف الدقيقيمكن أن يقوم سائق Inomax ACS880 بالتحديد الساكن على أساس إيقاف المحرك وليس الدوران،وتحديد بدقة خصائص البيانات المحرك لبناء نموذج محرك دقيقمن أجل السماح للدفع بإجراء التحكم المباشر في عزم الدوران لتحقيق تأثير تحكم أفضل.   سائق Inomax ACS880 لديه أداء متفوق ويمكنه التحكم في محرك الخدمة لإخراج عزم دوران عالي عند سرعات منخفضة،تلبية متطلبات ظروف العمل المعقدة المختلفة في مواقع تطبيق مختلفةوتتواصل مع الكمبيوتر الشخصي عن طريق الاتصال بروفينيت وتبادل البيانات في الوقت الحقيقي، والتي يمكن أن تضمن التشغيل المستقر والموثوق به للنظام الكلي من آلة القطع.وعند التحكم في آلة القطع، خط التشذيب وخط التصفيف مع متطلبات التوتر العالي ، سيتم إطلاق لوحة الصلب لمراقبة التوتر ،سوف تتذبذب اللوحة بشكل طبيعي. في هذه البيئة، والسائق يزيد من وظيفة قمع الاهتزاز في وضع العزم. حتى عندما تعمل الآلة بسرعة منخفضة جدا،الحالة لا تزال مستقرة، واللوحة ليس لديها اهتزاز.   المزايا الرئيسية لدفع Inomax ACS880:   أداء ممتاز ووظائف غنية   ACS880 هو عاكس عالية الأداء للضربة المباشرة، وتوفير العملاء مع أداء ممتاز ووظائف غنية.مناسبة لكل أنواع التطبيقات المعقدة.   2 أداء عالي   تستخدم محرك ACS880 تقنية التحكم المباشر في عزم الدوران ، والتي لديها استجابة عزم الدوران السريعة والتحكم بدقة عالية السرعة لضمان أداء التحكم المتفوق.   3 محركات التشغيل المزامنة والحركات الاندفاعية   ACS880 VFD لا يمكنها فقط تشغيل محركات الحث غير متزامنة، ولكن أيضا تشغيل محركات خدمة متزامنة،محركات سيرفو غير متزامنة ومحركات عزم الدوران مع ردود فعل أو بدون ردود فعل لتحقيق تكييف محرك مثالي.   4 التصميم المنسق والمقترح   تصميم على شكل كتاب ، حجم صغير ، مخطط متعدد الوحدات متاح لأكثر من 160 كيلوواط. الخيارات الخارجية تشمل معدات مثل خنقات المدخلات ،مرشحات الدخول ومقاومات الفرامل لتكوينات مختلفة للأنظمة.   5 برامج عالية الأداء   من خلال برنامج مراقبة خاص، فمن الممكن لمراقبة حالة المحرك والسائق، ومراقبة سرعة تحديث مستوى التحكم في الحركة الراقية على الانترنت،وتحليل بديهي مشكلة التطبيق الميدان.

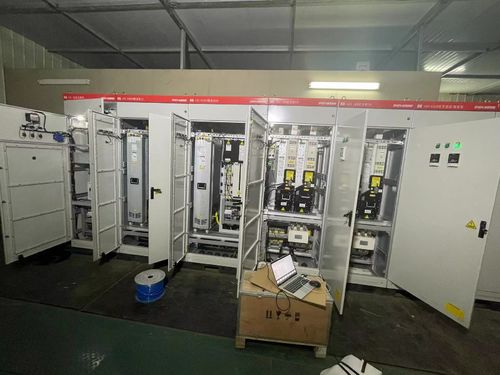

حول طاحونة التدوير في المعادن، العام الماضي قمنا بمشروع واحد في مصنع ستيل في مقاطعة هنان العام الماضي، وهو تطبيق محرك التجدد لدينا في مشروع طاحونة عكسية 20 رول.ما مجموعه 4 محركات: 1 قطعة من محرك التلفيف الرئيسي بقوة 1900 كيلوواطقطعتين من محركات التلف 2000 كيلوواط و محرك واحد من 250 كيلوواطالجهد الدخالي لمحولنا هو 690VAC.التردد الاسمية للمحرك الرئيسي الملفوف هو 18.2 هرتز، وتردد العمل الأقصى هو 56.6 هرتز، وتردد العمل الاسمية للمحرك الملفوف هو 12.7 هرتز، وتردد العمل الأقصى هو 48.2 هرتز،دقة التحكم في التوتر أقل من 1٪، الحد الأقصى لسرعة خط التدحرج هو 600m/min، والجهد الاسمي للمحرك هو 660V.تصميمنا لهذا المشروع هو عيار 5AFE + 16 SMM

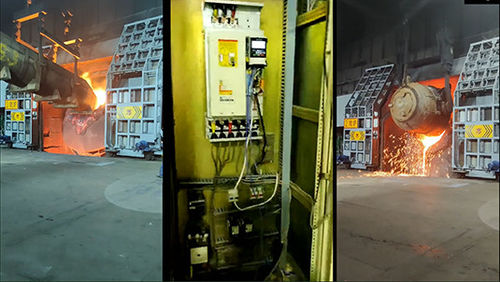

متطلبات المحول لنظام التحكم في VFD المتردد:- نعم(1) يمكن للمحول الميكانيكي المتميل أن يدور باستمرار 360 درجة ، مدفوعًا بأربع مجموعات من محركات التردد المتغير 90 كيلوواط ، ويمكن أن يتوقف في أي موقع بدقة.يجب أن يكون أيضا أداء تنظيم السرعة وفقا لمتطلبات العمليةيمكن أن يكون لموقفها الميل متطلبات معينة للتشابك مع المعدات ذات الصلة مثل رمح الأكسجين ، سيارة المقابس وقمعة الدخان. (2) في عملية التشغيل، يجب أن يكون هناك أقصى قدر من السلامة والموثوقية.يجب أن تكون آلة الانحناء قادرة على الاستمرار في العمل لفترة قصيرة والحفاظ عليها حتى نهاية فرن تصنيع الصلب الأول. (3) يجب أن يكون للآلة الميل مرونة جيدة لتخفيف حمولة الصدمة والاهتزازات الالتواءية الناتجة عن البدء والكبح   الحلول: وبما أن هذه المحركات الأربعة متصلة بشكل صلب، فإن سرعات جميع المحركات مطلوبة لتكون متزامنة تماما، لذلك نقل المحركات الأربعة يتبنى التحكم سيد / عبد،ويتم نقل البيانات بين المحركات الأربعة من خلال الاتصال الداخلي. يستخدم المحول كمضيف، الذي يضبط السرعة ويحدد عزم الدوران الخارجي.وحل تماما مشكلة "الاهتزاز" و "الاهتزاز" الناجمة عن التشغيل غير المتزامن للمحرك.   طاقة المحول في مصنع هينان ياكسين للصلب هي 100 طن محركات الميل للمحول هي 4 مجموعات من محركات تحويل التردد 90 كيلوواطومحركات أوكسجين الرمح هي مجموعتين من محركات تحويل التردد 75 كيلوواطنظام التحكم العلوي يتبنى PLC من سلسلة 90-70 من GE. بين المحركات الأربعة ، يرسل السيد أمرًا بالتحكم إلى العبد ، ويقبل العبد أوامر البدء والإيقاف والقيمة المحددة للدوران الذي يرسله السيد للعمل.عندما يفشل العبد، فإنه لا يؤثر على الاتصال والعمل من السيد والعبيد الآخرين، لذلك يمكن أن تستمر في تشغيل حتى الوقت المناسب للصيانة؛ عندما يفشل السيد،يستقبل العبد إشارة للتبديل إلى السيد لجعل النظام طبيعي العملية، انتظر حتى الوقت المناسب لإصلاح المعدات المعيبة. وبما أن VFD المتردد هو حمولة ذات عزم بدء كبير، يتم اعتماد التحكم المباشر بالعزم، وضع التوقف هو وضع توقف الرامب.ويتم استخدام شاحنة الفرامل ومقاومة الفرامل لاستيعاب طاقة ردود الفعل.
