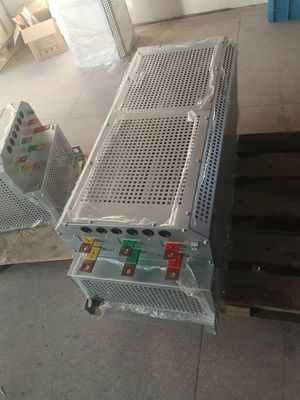

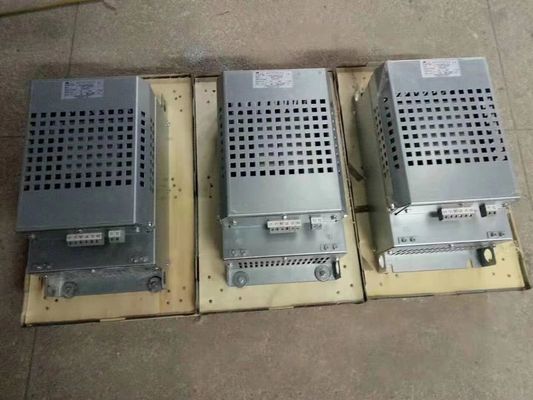

Inomax سعة عالية مرشح الشنت السلبي 1200HP التحكم THDI < 5% THDI < 10%

بسبب الاستخدام المكثف لمعدات الحمل غير الخطي في المجالات التجارية والصناعية ، يوجد نظام إمدادات الطاقة للشركات تلوث هارموني كبير.تحسين نوعية الطاقة في الشبكة وضمان تشغيل الشبكة بأمان، عادة ما تستخدم الشركات مرشحات هارمونية نشطة أو أجهزة مرشحات هارمونية سلبية لتقليل الهارمونية. إذن، ما هي الاختلافات بين المرشحات الهارمونية النشطة والمرشحات الهارمونية السلبية؟

1التكوين ومبدأ العمل مختلف

مرشح هارموني نشط (AHF) ، يسمى أيضًا مرشح الطاقة النشطة (APF) ، is a new type of power electronic equipment which are developed based on the high-speed DSP devices and adopts the modern power electronics technology and digital signal processing technology to realize dynamically suppressing harmonics and compensating reactive power.
يتكون نظام المرشحات الهارمونية النشطة أساسًا من ثلاثة أجزاء: وحدة الكشف الهارموني ووحدة التحكم ووحدة جسر المحول.عندما يتم الكشف عن الهرمونيات في الشبكة بواسطة وحدة الكشف الهرمونية، وحدة التحكم سوف تحسب القيمة الحالية التي تحتاج إلى تعويض وإرسال الأمر إلى وحدة جسر المحول،ثم مولد جسر العاكس يولد تيار متساوٍ ولكن عكسياً لتعويض التيار الهارمونييمكننا أن نأخذ المرشح النشط كمصدر للتيار، والذي يمكن أن يحقق تأثير المرشح الهارموني عن طريق توليد النشاط التيار الهارموني العكسي.
المرشح الهارموني السلبي (PHF) هو جهاز تصفية ميكانيكي يتم تصنيعه عن طريق الجمع بين مكثفات الطاقة والمفاعلات والمقاومات.بناءً على خصائص المعوقة المتأصلة للمكثف والمقاومة، فلتر الطاقة السلبية يقدم عائقًا منخفضًا للهارمونية من تردد معين ويوفر قناة تجاوز للتيار الهارموني في هذا التردد ،يسمح للتيار الهارموني بالتدفق إلى المرشح بدلاً من شبكة الطاقةالمصفح السلبي يشبه الحمل الإضافي الذي يمتص الهرمونيات. يحقق تأثير تخفيف الهرمونات من خلال امتصاص محتويات الهرمونات بشكل سلبي.

2قدرة المرشح الهارموني وتعويض الطاقة التفاعلية مختلفة.

يمكن أن يستجيب APF بنشاط ضمن نطاق معين، وتتبع وتعويض ديناميكيا التغيرات في التيار الهارموني في شبكة الكهرباء.يمكنه تعويض جميع الهارمونات أو تعويض ترتيبات الهارمونات بشكل انتقائي بين النظام الثاني والخمسينتأثير التذبذبات الهارمونية يمكن أن يصل إلى أكثر من 95%المرشح النشط يمكن أيضا تعويض ديناميكيا للقوة التفاعلية للموجة الأساسية وتحسين عامل الطاقةوعلاوة على ذلك، يعتمد AHF طريقة خطية ديناميكية في الوقت الحقيقي للتعويض، والتي يمكن أن تقلل من الهارمونيات المتقلبة والقوة التفاعلية التي تختلف في كل من التردد والحجم في نفس الوقت،وتصحيح الطاقة التفاعلية هو بدون خطوة ودون تبديل الحدود.
تم تصميم معظم المرشحات الهارمونية السلبية للمرشحات الهارمونية من ترددات محددة. يتطلب كل ترتيب من الهارمونيات مرشحًا منفصلًا بموجة واحدة.يمكنها فقط القضاء على الهرمونيات من الأوامر الثابتة (3,5،7) في نطاق ترددي معين. نظرًا لأن الهيكل بسيط ، لا يمكن تحقيق التعويض الديناميكي في الوقت الحقيقي. وبالتالي ، فإن تأثير التخفيف الهارموني لا يمكن أن يصل إلا إلى حوالي 65٪.ولأن تصفية الطاقة النشطة تحتاج إلى احتلال السعة، نادراً ما يتم استخدام PHF لتصحيح عامل الطاقة في نفس الوقت. علاوة على ذلك ، تستخدم المرشحات السلبية طريقة تعويض غير خطية في التعامل مع تحسين الطاقة التفاعلية.لأنه مدخل تدريجي، هناك عتبة للتغيير للتعويض.

3وقت الاستجابة والتأثير من خلال التباين في التردد مختلفان
يستخدم المرشح الهارموني النشط نظام تحكم IGBT ، والذي يحتوي على قابلية عالية للتحكم والاستجابة السريعة ، ولا يتأثر أداء التعويض بتردد الشبكة.الخوارزمية المتقدمة تمكن الجهاز من حساب مخرج تردد التبديل التالي في غضون 10msولذلك، فإن سرعة الاستجابة لا تتجاوز 10ms. يمكن أن تحقق التعويض السريع والمستقر للتغيرات الهارمونية السريعة.
مفاعل التصفية الهارمونية السلبية يستخدم التبديل في المواصلات سرعة الاستجابة بطيئة، وتغيير تردد المرشحات السلبية سوف يسبب تحريك نقطة الرنين،والتي ستقلل من تأثير تصفية الهرمونية.

4التأثير من قبل عائق النظام وتغيرات الحمل مختلفة.
لا تتأثر المرشحات النشطة بمعوقة النظام وتغيرات الحمل. يمكن أن يلغي خطر الرنين مع معوقة النظام.عندما يكون مكون الهارمونيات أكبر من قدرة تعويض AHF، إلا أن تأثير التعويض يقل، والمعدات لن تتلف.
تتأثر المرشحات السلبية بشكل خطير بمقاومة الشبكة وهناك مخاطر تضخم هارموني ورنين هارموني. تختلف تأثيرات تعويض PHF مع تغيرات الحمل.PHF يمكن أن تتلف أو حتى تحترق بسبب الإفراط.

5القدرة على توسيع القدرة مختلفة

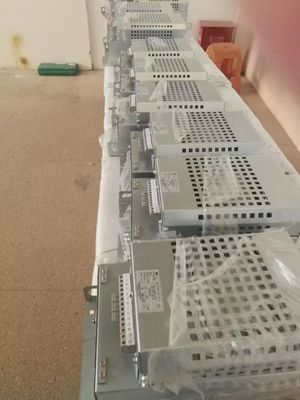

الرسم البياني للفلتر الهرموني النشط هو تصميم وحداتي مع كثافة طاقة عالية وهيكل خفيف. من السهل تثبيته وتوسيعه في المستقبل. عندما يكون المساحة في الخزانة كافية،يمكن توسيع القدرة من خلال إدخال وحدات AHF جديدةعلاوة على ذلك، بالإضافة إلى المرشح الهارموني النشط من نوع الرف، يحتوي AHF أيضًا على وحدات مثبتة على الحائط. يمكن تثبيتها حتى بدون الخزانة.

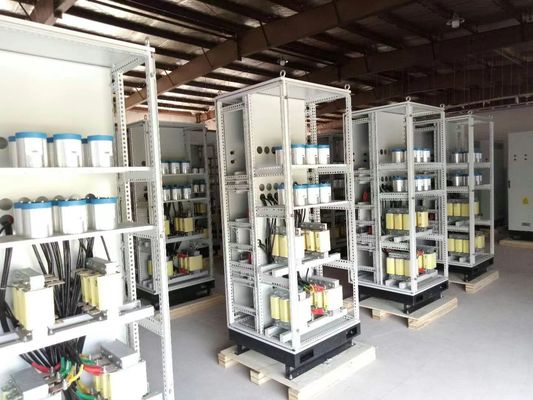

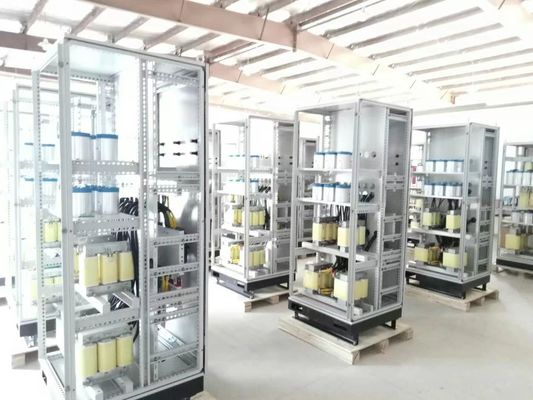

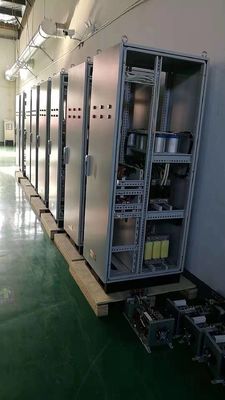

المرشحات الهارمونية السلبية لديها كمية كبيرة من تكوينات بنوك مكثفات الطاقة. الجهاز كبير ويحتاج إلى احتلال مساحة أكبر. يجب تجميعها في خزانة ومن ثم يمكن استخدامها.بمجرد الانتهاء من التثبيت، من الصعب تغيير معايير الأداء. إذا كان التوسع PHF مطلوبا، فإنه يحتاج إلى إعادة إضافة دائرة المرشح وإعادة ترتيب مساحة الخزانة بأكملها.من المحتمل جداً إضافة خزانة توزيع الطاقة الجديدة، مما سيزيد من التكلفة. علاوة على ذلك، تتأثر خصائص تصفية المرشحات السلبية بشكل كبير بمعلمات النظام. عندما تتغير معايير نظام PHF، فإن المنتجات التي يتم تصفيتها في المنتجات التي يتم تصفيتها في المنتجات التي يتم تصفيتها في المنتجات التي يتم تصفيتها.قد يفشل جهاز التصفية أو حتى يسبب الرنين.

6تكلفة الإنتاج والصيانة مختلفة
الفلاتر الهرمونية النشطة تستخدم التبديل عالية التردد من المكون الكهربائي المتقدم لتحقيق إلغاء الهرمونية ، لذلك تكلفة الإنتاج مرتفعة نسبيًا.ولكن على الرغم من أن تكلفة الاستثمار الأولية مرتفعة، أفضل تأثير تعويض، انخفاض الخسائر وانخفاض تكلفة الصيانة تجعلها أكثر اقتصادية من منظور طويل الأجل للنظر.
الفلاتر الهرمونية السلبية تستخدم تبديل المواصلات. تكلفة الاستثمار الأولية لـ PHF منخفضة ، ولكن بسبب عيوبها مثل الخسارة الكبيرة والجهاز نفسه لديه محتوى هارموني ، إلخ.تكلفة الصيانة المستقبلية مرتفعة نسبياً.

7مواقع التطبيقات مختلفة
يتم استخدام فلتر الطاقة النشطة بشكل رئيسي للمواقع التي يتغير فيها المكون الهارموني والحجم بشكل ديناميكي ، ويكون المكون الهارموني غنيًا.
مرشحات الطاقة السلبية مناسبة بشكل رئيسي للمواقع التي تكون فيها المكونات الهارمونية وحجمها مستقرة نسبياً ، والمكونات الهارمونية بسيطة نسبياً.

في كل شيء، AHF VS PHF، أي واحد أفضل لتحسين نوعية الطاقة؟

تعتمد على ملف المرفق الخاص بك تكوينات الحمل. المرشحات الهرمونية النشطة هي سلسلة الحديثة من المرشحات الهرمونية السلبية. بشكل عام، إذا كان الميزانية كافية،فلتر الطاقة النشطة هو الخيار الأولإذا كانت الميزانية محدودة، تعويض مزيج هجين من المرشح الهارموني النشط ومصارف مكثفات تقليدية مقبولة أيضا.الفلاتر السلبية ستكون الخيار الأفضل.

إنوماكس هي خبيرة في تصفية الهرمونيات المهنية. نحن لا ننتج فقط معدات تصفية هارمونية، ولكن أيضا نقدم حلول تصفية هارمونية.مهندسونا سوف تساعدك على تحليل وإعطاء الحل الدقيق لتحسين PF وتقليل THDi مجانا.
