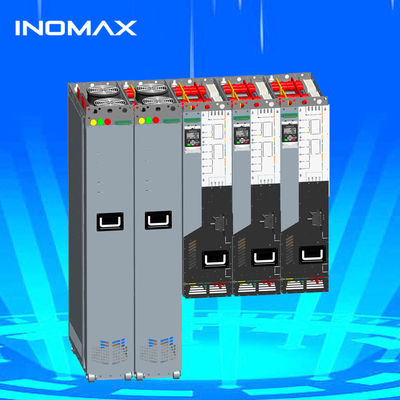

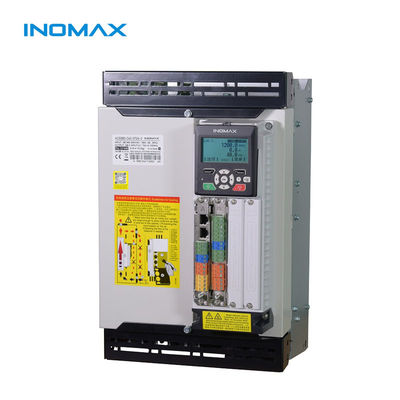

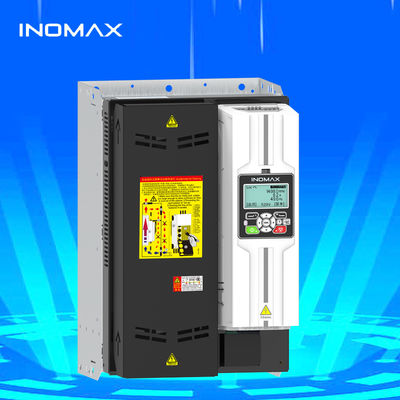

محول تردد منخفض الجهد بقدرة 500 كيلو واط - 1000 كيلو واط لمحرك PMSM مع طاقة ثلاثية الطور بجهد 220 فولت - 690 فولت

Brand Name:	Inomax
Model Number:	ACS880-B23-05A6-3B
MOQ:	1
السعر:	$500

Detail Information

وصف المنتج

Detail Information

مكان المنشأ:

الصين

إصدار الشهادات:

وضع التحكم:

التحكم في تعويض الانزلاق ، التحكم V/F ، التحكم في المتجه غير المستشعر ، التحكم المباشر في عزم الدورا

الجهد الاسمي:

220 V ، 380V ، 690 ، 1140

مرحلة الطاقة:

القوة المقدرة:

1.5KW-5000KW

أبعاد:

167.5*185.8*80mm

نطاق الطاقة:

0.75KW-5000KW

نطاق الجهد:

220V ، 230V ، 240V ، 380V ، 400V ، 440V ، 480V ، 500V ، 520V ، 600V ، 660V ، 690V

نوع البروتوكول:

Modbus ، Canopen ، Profibus ، Profinet ، Ethercat ، Ethernet

استجابة عزم الدوران:

أقل من 5 مللي ثانية

دقة السرعة:

أقل من 0.5 ٪

استجابة ديناميكية:

0.7 ٪ s

نطاق التردد:

0 ~ 1000Hz

قرار التردد:

0.01Hz

المدخلات thdi:

<5 ٪

عزم الدوران الإخراج:

2 مرات عزم الدوران بسرعة الصفر

إبراز:

محول تردد بقدرة 500 كيلو واط - 1000 كيلو واط,محرك أقراص التردد المتغير 220 فولت - 690 فولت,عاكس تردد 3 مراحل

220V-690V Variable Frequency Drive

3 Phase Frequency Inverter

وصف المنتج

محرك VFD AC بقدرة 500KW-1000KW لمحرك PMSM منخفض الجهد

محرك DTC عالي الأداء مصمم للتطبيقات الصناعية المعقدة التي تتطلب سرعة دقيقة والتحكم في الشد والموضع.

مرجع النموذج	ACS880 abb analog
نوع المنتج	محرك DTC عالي الأداء
التطبيقات	معقدة، شديدة التحمل، التحكم في السرعة، التحكم في الشد، التحكم في الموضع، التحكم في الرفع، DTC، STO، التحكم في عزم الدوران الاتجاهي، إيقاف عزم الدوران الآمن
نطاق الطاقة	0.75KW-5000KW
الجهد	220 فولت، 230 فولت، 240 فولت، 380 فولت، 400 فولت، 440 فولت، 480 فولت، 500 فولت، 520 فولت، 600 فولت، 660 فولت، 690 فولت
وضع التحكم	التحكم DTC، التحكم المتجهي
البروتوكولات	Modbus، CanOpen، Profibus، Profinet، Ethercat، Ethernet
الضمان	24 شهرًا

مزايا محرك ACS880 DTC (2.2KW-5000KW)

تقنية التحكم المباشر في عزم الدوران المكافئة لأنظمة ABB
متوافق مع جميع محركات التيار المتردد ذات الموجة الجيبية بما في ذلك محركات IM/PM/SynRM/Servo
عاكس رباعي الأرباع مع تغذية طاقة لتوفير الطاقة وتقليل التوافقيات

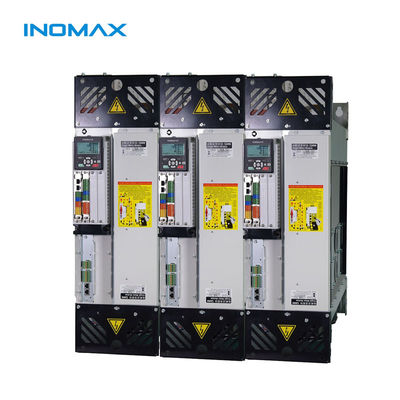

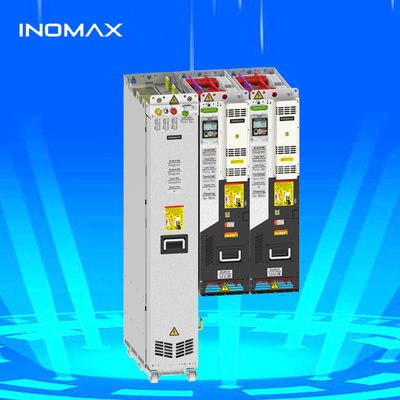

يدعم تكوينات نوع المكدس أو وحدة محرك متعددة
تشغيل 380 فولت - 690 فولت من 0.75 كيلو واط - 5000 كيلو واط
مرشحات EMC مدمجة، مفاعلات DC، ووحدات فرملة
يدعم بروتوكولات اتصالات متعددة: Budbus، Profibus، ProfiNET، EtherCAT، Ethernet
2x عزم الدوران عند سرعة صفرية بدون التحكم في المستشعر
وقت استجابة عزم الدوران<5 مللي ثانية للتطبيقات بدون مستشعر (1% تكرار عزم الدوران)
دقة الاستجابة الديناميكية لحلقة السرعة: 0.7%
دقة السرعة بدون مستشعر<0.5% (يزيل المستشعرات في 95% من التطبيقات)
تقنية التحكم المغناطيسي الضعيف المتقدمة لتوفير الطاقة وتقليل ضوضاء المحرك
مروحة ذكية يتم التحكم في درجة حرارتها لكفاءة الطاقة وإطالة عمر المحرك
تقلل وظيفة برمجة المنطق المدمجة من الحاجة إلى PLCs خارجية
وحدات ماكرو معلمات التطبيق التي تم تكوينها مسبقًا لتسريع التشغيل

التطبيقات الصناعية

يتميز ACS 880 بالتحكم المباشر في عزم الدوران ووظائف توفير الطاقة بأربعة أرباع لتوليد الطاقة وإعادة التغذية، مع مرشحات ومفاعلات مدمجة. مثالي للتطبيقات الصعبة في:

إنتاج الصلب
تصنيع الأسمنت
المعالجة الكيميائية
عمليات النفط والغاز
توليد الطاقة
إنتاج البوليمرات والمطاط
مصانع اللب والورق
معالجة السكر
عمليات المعادن والتعدين

خبرة مشروع المعادن

تطلبت عملية صناعة الصلب بالمحول في مصنع Henan Yaxin Iron and Steel Plant تحكمًا دقيقًا لإنتاج الفولاذ المنصهر عالي الجودة. يتميز النظام بما يلي:

4x محركات تردد متغيرة بقدرة 90 كيلو واط للدوران المستمر 360 درجة
تحديد المواقع بدقة في أي نقطة مع تنظيم السرعة
التعشيق الآمن مع قضيب الأكسجين وعربة المغرفة وغطاء الدخان
تشغيل مقاوم للأخطاء لإكمال دورة صناعة الصلب الحالية أثناء الأعطال
تحمل صدمات واهتزازات الالتواء

تنفيذ الحل

يضمن تكوين التحكم الرئيسي/التابع مع الاتصال الداخلي بين المحركات التزامن المطلق لجميع المحركات الأربعة. يقوم العاكس المضيف بضبط سرعة وإخراج عزم الدوران بينما تتبع العواكس التابعة استجابة عزم الدوران، مما يلغي مشكلات "الإيماء" و "الاهتزاز".

تطبيق المطحنة الدوارة

مشروع مطحنة قابلة للعكس بـ 20 أسطوانة يتميز بتقنية المحرك المتجدد:

1x محرك لف رئيسي بقدرة 1900 كيلو واط
2x محركات لف بقدرة 2000 كيلو واط
1x محرك فك بقدرة 250 كيلو واط
جهد إدخال 690 فولت تيار متردد
دقة التحكم في الشد<1%
الحد الأقصى لسرعة خط الدرفلة: 600 م/دقيقة
تصميم النظام: 5x AFE + 16x SMM عاكس

خبرة رفع المنجم

اختارت مجموعة SIEMAG TECBERG محركاتنا لأنظمة الرفع العمودي التي تتطلب:

تشغيل منخفض التوافقيات
عزم دوران مرتفع عند التردد المنخفض
تحكم دقيق منخفض السرعة من أجل السلامة

مشروع مقعد اختبار المحرك

يتميز النظام بمحركين (MUT و DM) مع سرعة وعزم دوران يداران بواسطة وحدة التحكم، مما يتيح:

اختبار المتانة والخصائص الميكانيكية
تقييم ارتفاع درجة الحرارة وأداء التحميل الزائد
تحليل أداء إضعاف المجال والكفاءة
عرض في الوقت الفعلي للجهد والتيار وعزم الدوران والسرعة والطاقة والكفاءة

اختيار VFD لمقعد الاختبار

المكونات الرئيسية:

مقوم الواجهة الأمامية النشطة (AFE) مع مرشح LCL (THDi<5%)
2x وحدات طاقة بنطاق إخراج 0-1000 هرتز (دقة 0.01 هرتز)
استجابة عزم الدوران ذات الحلقة المفتوحة<20 مللي ثانية
وحدة التحكم في المقوم (RCU) ووحدة التحكم في العاكس (ICU)

مزايا محرك 4Q المتجدد

توفير كبير للطاقة من خلال تغذية الشبكة
خصائص التحميل ثنائية الاتجاه
نطاق تكييف السرعة الواسع (عزم الدوران المقنن من صفر إلى 5-6x إضعاف المجال)
سرعة استجابة عزم الدوران العالية (مستوى مللي ثانية)
القدرة على مقاومة السحب للاستخدام متعدد الأغراض

نظام التحكم في الونش البحري

يتطلب الونش الرئيسي للكابلات بطول 10000 متر لسفينة الأبحاث العلمية Xiangyanghong:

التوافقيات<3% لمنع التداخل الكهرومغناطيسي
تنسيق عزم الدوران متعدد الآلات عالي الدقة
توافقيات توصيل وإشعاع منخفضة للغاية

تطبيقات حقول النفط

الأسئلة الشائعة

ما هو التحكم المباشر في عزم الدوران؟

التحكم المباشر في عزم الدوران (DTC) هو طريقة تحكم متقدمة في المحرك تنظم مباشرة عزم الدوران والتدفق دون الحاجة إلى تحويلات إحداثيات معقدة. يوفر استجابة سريعة لعزم الدوران وكفاءة عالية عن طريق تقليل خسائر التحويل.

ما هي فوائد التحكم المباشر في عزم الدوران؟

استجابة سريعة لعزم الدوران والتدفق للتغيرات المرجعية
كفاءة عالية مع تقليل خسائر التحويل
لا يوجد تجاوز في استجابة الخطوة
لا توجد تحويلات إحداثيات ديناميكية مطلوبة
لا يلزم وجود معدل منفصل
لا توجد وحدات تحكم PI حالية أو ضبط مطلوب
تقلل عملية التحويل العشوائي من الضوضاء المسموعة
تعويض تلقائي عن اختلافات جهد التيار المستمر
مزامنة سريعة مع الآلات الدوارة

ما هو نوع المحرك المتوافق مع العواكس؟

المحركات الحثية ثلاثية الطور AC متوافقة، ويفضل المحركات ذات الدرجة العاكسة مع عزل 800 فولت للعواكس من فئة 200 فولت أو عزل 1600 فولت للعواكس من فئة 400 فولت. قم دائمًا بمطابقة العاكس مع مواصفات المحرك.

ما هي الأسباب الشائعة لفشل المحرك؟

تظهر الدراسات الصناعية: 41% متعلقة بالمحامل، 37% متعلقة بالساكن، 10% متعلقة بالدوار، و 12% أسباب أخرى.

كيف تختار VFD؟

ضع في اعتبارك مواصفات المحرك ومتطلبات التطبيق والظروف البيئية والميزات المطلوبة مثل الكبح وبروتوكولات الاتصال ودقة التحكم.
